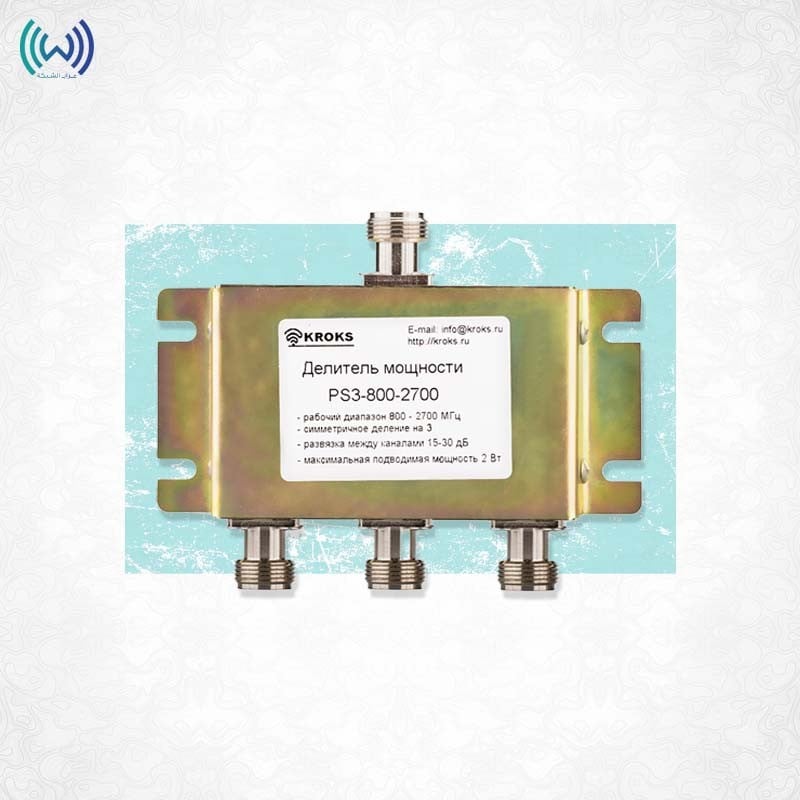

Power Divider PS3-800-2700-50

تم تصميم مقسم الطاقة Power Divider PS3-800-2700-50 لتقسيم الإشارات في النطاق من 800 إلى 2700 ميجا هرتز، مما وفيما يلي نتعرف على أهم مواصفاته ومميزاته.

Power Divider PS3-800-2700-5 مواصفات جهاز

يوفر تقسيم طاقة الإدخال بين الفروع الداخلية حيث يستخدم PS3-800-2700 لمكررات النطاق الواحد GSM-900 GSM-1800 و3G ومكرر النطاق المزدوج GSM 900/1800 و GSM 900/3G و GSM 1800/3G GSM 900/1800/3G لدمج الإشارات من الهوائيات الخارجية أو لتقسيم الإشارة من المكرر إلى الهوائيات الداخلية ويتاح استخدامه الى سعة تصل إلى 2 وات وفيما يلي نتعرف على أهم مواصفات هذا الجهاز:

• الأبعاد: (الطول، العرض، الارتفاع) 100 × 130 × 20
• التوهين: معامل التوهين الجهد-الوقوف (VSWR) في نطاق التردد التشغيلي، لا يزيد عن
• 1.5
• المقاومة الكهربائية: عند الإدخال 50 أوم
• الطاقة القصوى المسموح بها عند الإدخال 2 واط
• الموصل: N- أنثى
• نطاق درجة حرارة التشغيل، -40 +50
• الرطوبة القصوى المسموح بها، 80 %
• نطاق التردد التشغيلي للإرسال 800 UpLink

طريقة استخدام الجهاز

تشغيل الجهاز قم بتوصيل مصدر الإشارة مثل محطة الهاتف المحمول أو جهاز الإرسال أو جهاز التوجيه بمنفذ الإدخال على مقسم الطاقة باستخدام كابل مناسب حيث يستخدم في العديد من التطبيقات، بما في ذلك:

• تقوية إشارة الهاتف المحمول
• أنظمة الراديو
• أنظمة التلفزيون:
• أنظمة المراقب
• أنظمة واي فاي

مميزات Power Divider PS3-800-2700-50

• نطاق ترددي واسع
• يحافظ على قوة الإشارة قدر الإمكان.
• عزل عالي
• تصميم مضغوط وسهل التركيب.
• يتميز بسعر معقول مقارنة بغيره من مقسمات الطاقة.
